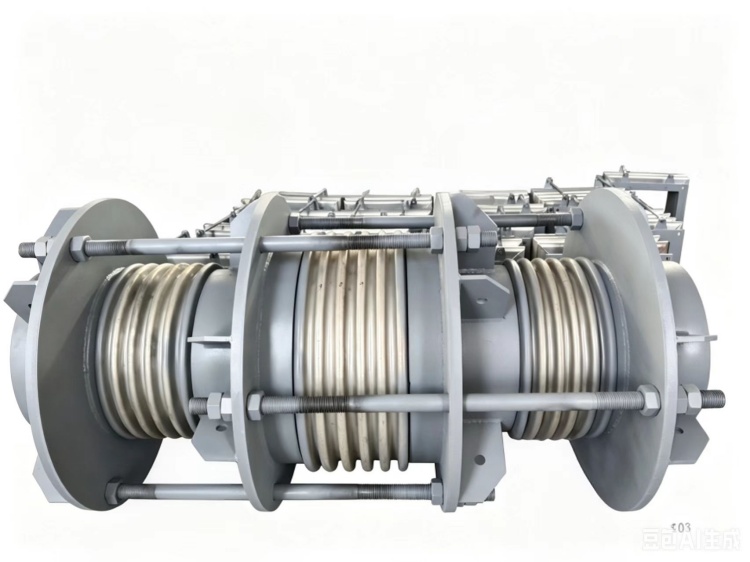

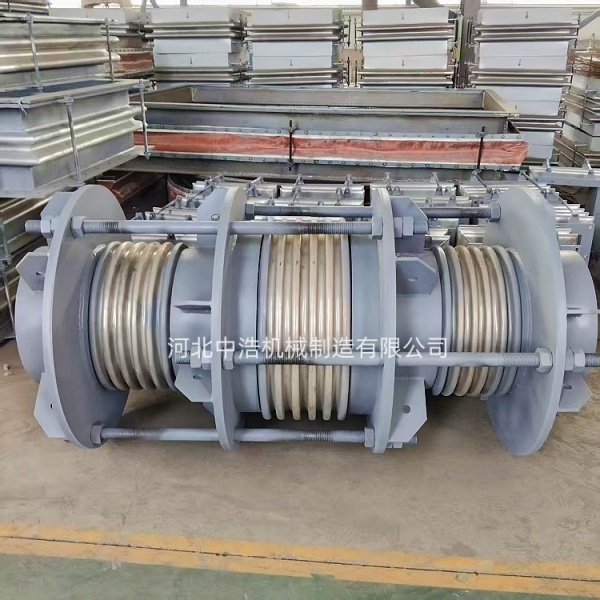

直管壓力平衡波紋補償器
直管壓力平衡波紋補償器，直管旁通壓力平衡波紋補償器,壓力平衡波紋膨脹節
產地：河北省泊頭市
供應商：河北中浩機械制造有限公司
直管壓力平衡波紋補償器詳細內容介紹
直管壓力平衡型波紋補償器基本原理，核心一組波紋管抵消內壓推力，讓管道不再需要承受巨大的內壓盲板力。主要由三部分組成：工作波紋管：吸收管道軸向熱位移，平衡波紋管：專門用來平衡內壓推力， 中間承壓筒體/端環：傳遞壓力，實現力平衡。
工作原理，當管道熱脹冷縮產生軸向位移時，工作波直接吸收管道軸向伸縮/壓縮變形；介質內壓會在波紋管上產生巨大軸向推力（盲板力）；利用平衡波紋管+拉桿受力結構，使工作波內壓推力與平衡波內壓推力相互抵消、自平衡；管道支座不受內壓盲板力，僅承受管道自重、少量摩擦力，無需設置大型固定支座，只設簡易導向支座。
優點是無需設置主固定支座，內壓推力在補償器內部平衡，管道不用做重型固定墩，節省土建成本。只吸收軸向位。專為直管段設計，補償能力大，適合長距離直管道。對支架負荷極小，僅承受波紋管彈性力和摩擦力，支架可做得輕巧。安裝相對簡單，不用考慮復雜的推力傳遞，直線管道上直接安裝即可。密封性好、可靠性高，結構緊湊，無復雜鉸鏈、萬向節，適合蒸汽、熱水、化工介質。 但也存在缺點和局限，結構復雜、長度長、重量大，比普通軸向內壓補償器長得多，占空間更大，價格突出，波紋管數量多、結構復雜，成本明顯高于普通型。 只能補償軸向位移，不能承受大橫向、角向位移，否則容易失穩損壞。對安裝對中性要求嚴格，偏斜、扭曲會導致受力不均，影響壽命。
